Étude de faisabilité – Piquage en charge sur conduite inox DN200 de faible épaisseur
Datacenter de Vitry-sur-Seine – Projet de création de quatre piquages en charge DN80 sur conduite inox en service.
Document technique préliminaire destiné à l’analyse de faisabilité, à l’identification des risques et à la définition des validations nécessaires avant toute décision d’intervention.
1. Objet de la note
La présente note a pour objet d’évaluer la faisabilité technique préliminaire de la création de quatre piquages en charge DN80 sur une conduite inox DN200 en service, implantée dans un datacenter situé à Vitry-sur-Seine.
Cette analyse vise à déterminer si une solution standard de hot tapping peut être retenue, ou si le dossier nécessite une qualification spécifique, des renforcements particuliers et des essais complémentaires avant toute intervention.
2. Hypothèses et données prises en compte
- Conduite principale en inox de diamètre nominal DN200.
- Épaisseur mesurée sur site par contrôle ultrasonique : 1,7 mm.
- Fluide : eau.
- Pression de service annoncée et retenue pour l’étude : 4 bar.
- Environnement intérieur, en locaux techniques et zones à sensibilité élevée.
- Projet de création de quatre piquages en charge DN80.
- Conséquence potentiellement critique en cas de fuite, du fait du contexte d’exploitation.
3. Relevés et constats de terrain
Les relevés géométriques et techniques sur site ont déjà été réalisés. Les diamètres, les accès, l’environnement de pose et les conditions d’intervention ont été observés.

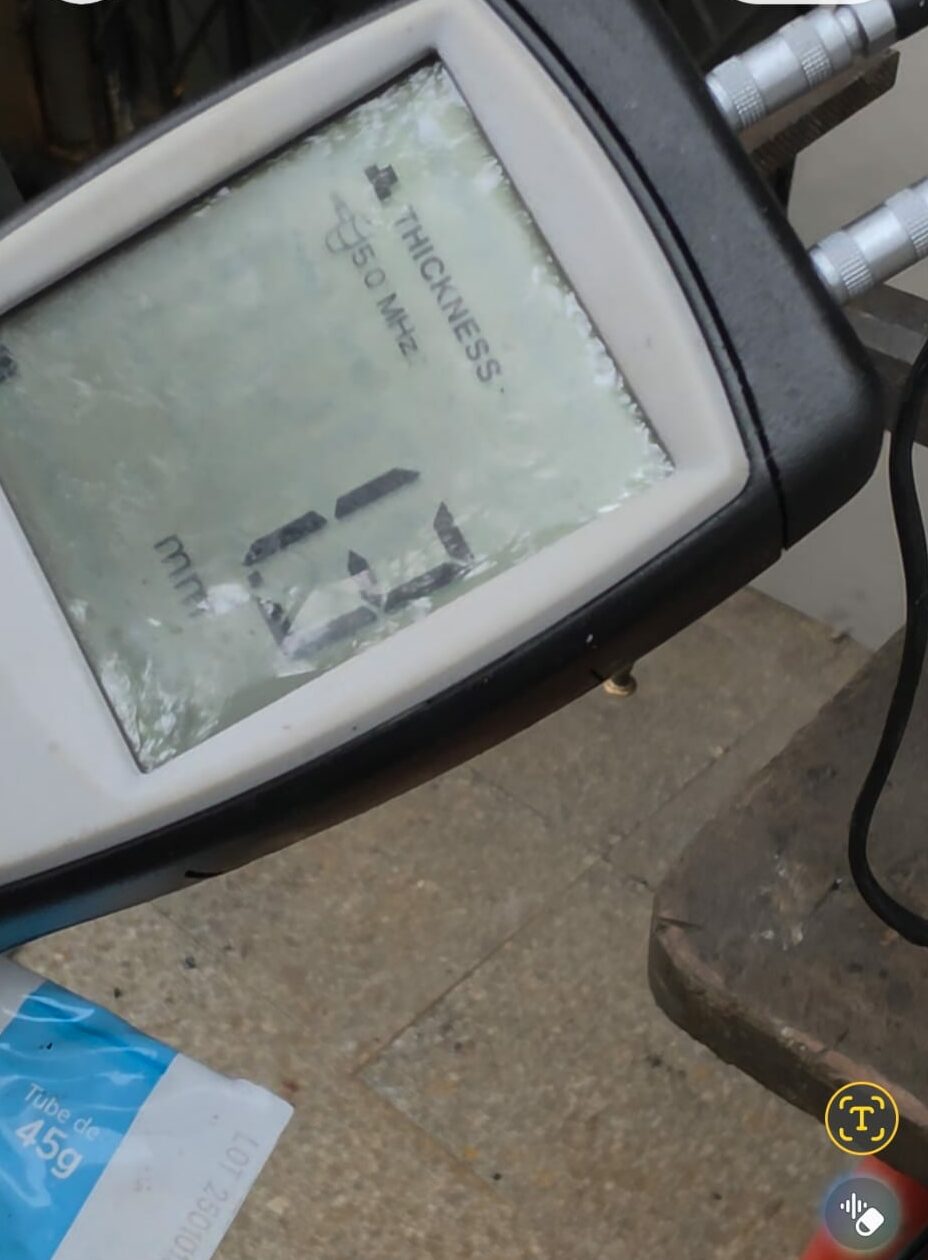

L’épaisseur de la conduite a été mesurée à 1,7 mm. Cette valeur constitue la donnée déterminante de la présente étude, car elle place la conduite dans une catégorie de support mécaniquement sensible pour tout projet de piquage en charge.
4. Enjeu principal de faisabilité
Le point critique du dossier ne réside pas dans le diamètre DN80 du piquage envisagé, mais dans la capacité de la conduite DN200 à supporter :
- un procédé de fixation,
- une opération de perçage en charge,
- la présence d’une vanne et de l’outillage associé,
- et le maintien de son étanchéité après montage.
5. Essais déjà réalisés
Une campagne d’essais préliminaires a été engagée afin d’évaluer la sensibilité du procédé sur faibles épaisseurs, dans plusieurs conditions de pression et de mise en œuvre.

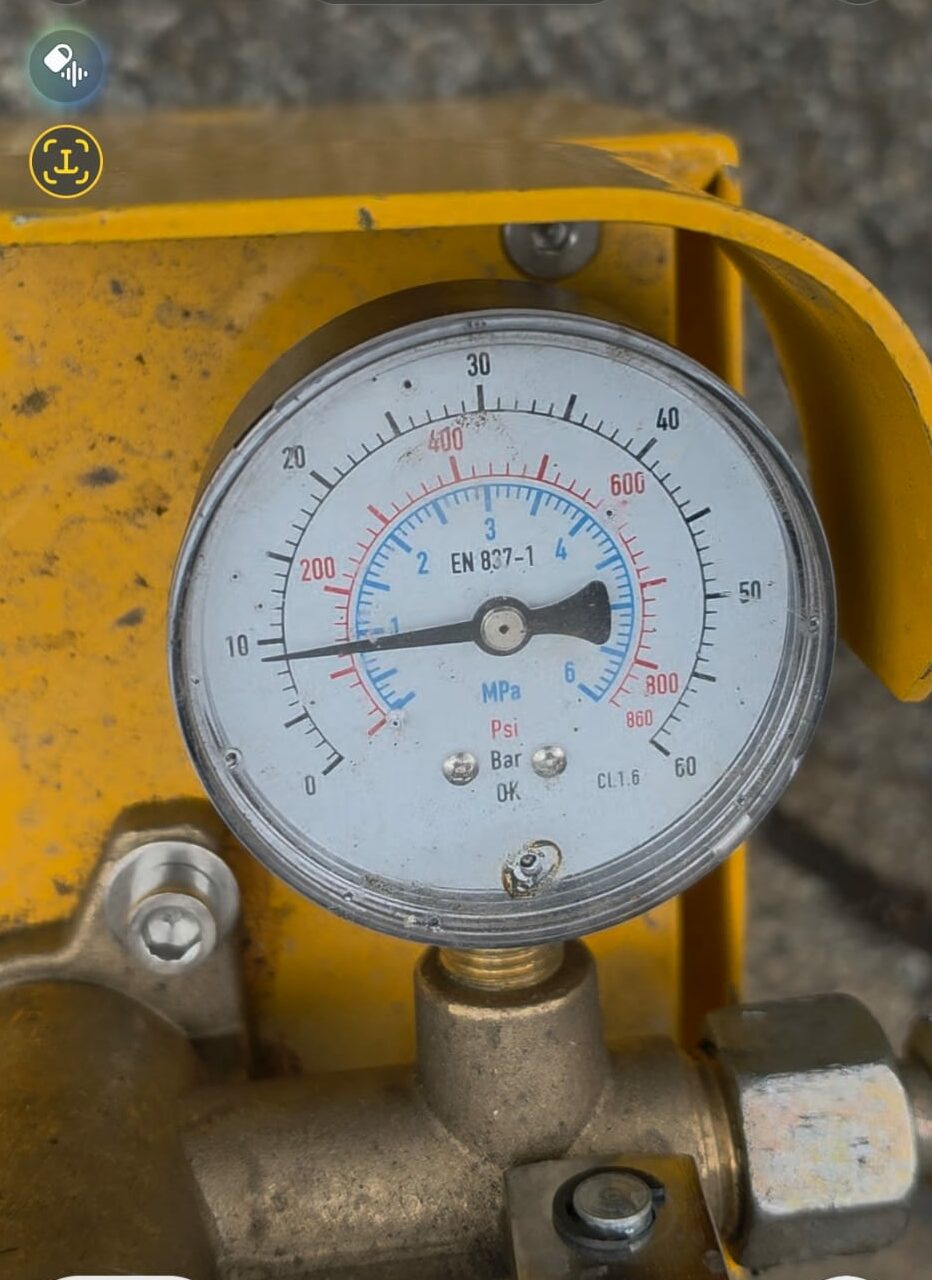

- Pressions testées : 1 bar, 4 bar et 10 bar.
- Électrodes testées : 1,5 mm et 2,5 mm.
- Épaisseurs d’essai : 1,0 mm, 1,5 mm, 3,0 mm.
- Essais réalisés dans plusieurs positions de soudage, et pas uniquement à plat.
- Recherche volontaire de cas plus défavorables que la configuration nominale envisagée sur site.
Les soudures et les essais ont été réalisés par des soudeurs professionnels qualifiés, titulaires de licences de soudage délivrées par l’Institut de Soudure (IS Groupe).
6. Risques identifiés
- Percement de la conduite lors d’un soudage avec apport thermique mal maîtrisé.
- Déformation locale du tube sous l’effet d’un serrage ou d’une concentration d’efforts.
- Perte d’étanchéité à l’interface entre la conduite et le renfort ou collier rapporté.
- Amplification du risque sous l’effet du poids propre de la vanne, du tube de prise en charge et de l’outillage.
- Effet de soufflage du bain de fusion en cas de vaporisation locale du fluide côté intérieur.
- Absence de marge suffisante pour retenir une solution standard sans qualification spécifique.
- Impact critique d’une fuite en environnement intérieur et technique sensible.
7. Effet de soufflage par vaporisation locale du fluide lors du soudage
Lorsqu’une soudure est réalisée sur une conduite en charge, l’apport thermique ne reste pas limité à la face extérieure de la paroi. Une partie de la chaleur traverse l’épaisseur métallique et élève très rapidement la température de la face interne, directement au contact de l’eau ou du fluide contenu dans la conduite.
Dans le cas d’un fluide liquide, et en particulier de l’eau, cette élévation brutale de température peut provoquer une vaporisation locale instantanée au droit du point chaud. Cette vaporisation crée une zone de pression transitoire, très localisée, située immédiatement sous le bain de fusion. Il ne s’agit pas d’une cavitation classique, mais d’un phénomène thermo-hydraulique inverse : la chaleur crée une poche de vapeur qui cherche à se détendre brutalement.
Mécanisme de fragilisation de la paroi
Sur une paroi de faible épaisseur, le soudage peut porter en fusion une part importante de l’épaisseur disponible. Si la conduite présente seulement quelques millimètres de métal, il peut ne subsister localement qu’une très faible épaisseur solide entre le fluide sous pression et le bain de fusion.

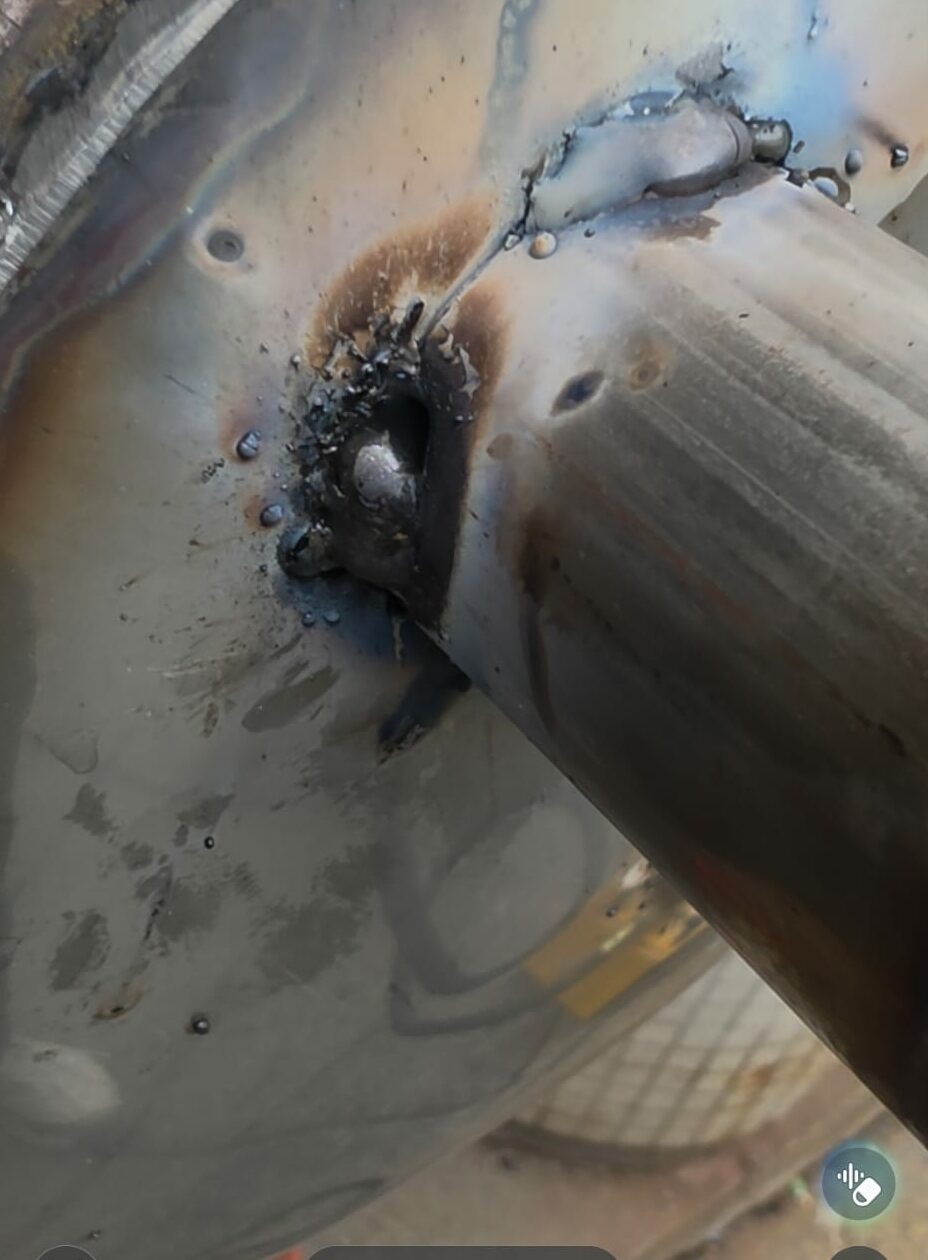

Cette zone résiduelle est simultanément soumise à la pression interne du réseau, à l’affaiblissement thermique du métal, à la réduction de section résistante et à la surpression locale générée par la vaporisation du fluide. La combinaison de ces phénomènes peut conduire à un percement brutal, à une éjection du métal fondu ou à l’apparition d’un jet de fluide au travers de la soudure.
La pression de service du réseau peut sembler modérée, par exemple 4 bar. Toutefois, la pression réellement appliquée localement au droit du point chaud peut devenir beaucoup plus élevée pendant un temps très court, en raison de la dilatation et de la vaporisation du fluide. Cet effet peut provoquer un soufflage du bain de fusion vers l’extérieur.
Dans le cas d’une conduite inox de 1,7 mm, ce mécanisme devient un point majeur de faisabilité. La marge thermique et mécanique est très faible. Une énergie de soudage trop importante, une position défavorable, une vitesse d’avance mal maîtrisée ou un mauvais contrôle de l’apport thermique peuvent suffire à créer une fuite locale pendant l’opération.
Conséquence pour l’étude d’ingénierie
Ce phénomène doit être intégré à l’analyse de faisabilité. Il ne suffit pas de considérer la pression nominale du réseau ni la seule résistance mécanique apparente du tube. L’étude doit également tenir compte du transfert thermique, du comportement du fluide au contact de la face interne chauffée, de la réduction temporaire de l’épaisseur résistante et du risque de soufflage du bain de fusion.
Ce point est également essentiel dans la formation des intervenants : il explique pourquoi certaines opérations de soudage en charge sur faible épaisseur ne doivent pas être engagées sans essais représentatifs, sans qualification du procédé et sans validation expérimentale préalable.
8. Analyse des solutions envisageables
8.1 Soudage à l’arc
À ce stade, le soudage à l’arc ne peut pas être considéré comme une solution validée. La faible épaisseur du tube réduit fortement la marge de sécurité et expose à un risque de percement, d’instabilité thermique ou de soufflage du bain de fusion, notamment dans des positions de soudage défavorables.
8.2 Soudage TIG
Les essais TIG réalisés sous pression n’ont pas permis de valider une méthode suffisamment fiable dans la configuration étudiée. Même si le procédé peut offrir un meilleur contrôle apparent du bain, la concentration thermique reste critique sur une épaisseur de 1,7 mm en présence d’un fluide côté intérieur.
8.3 Collier ou selle simple
Une solution par collier simple ou selle locale paraît insuffisamment sécurisée, en raison du risque de déformation de la conduite sous serrage et du risque de perte d’étanchéité au droit du montage.

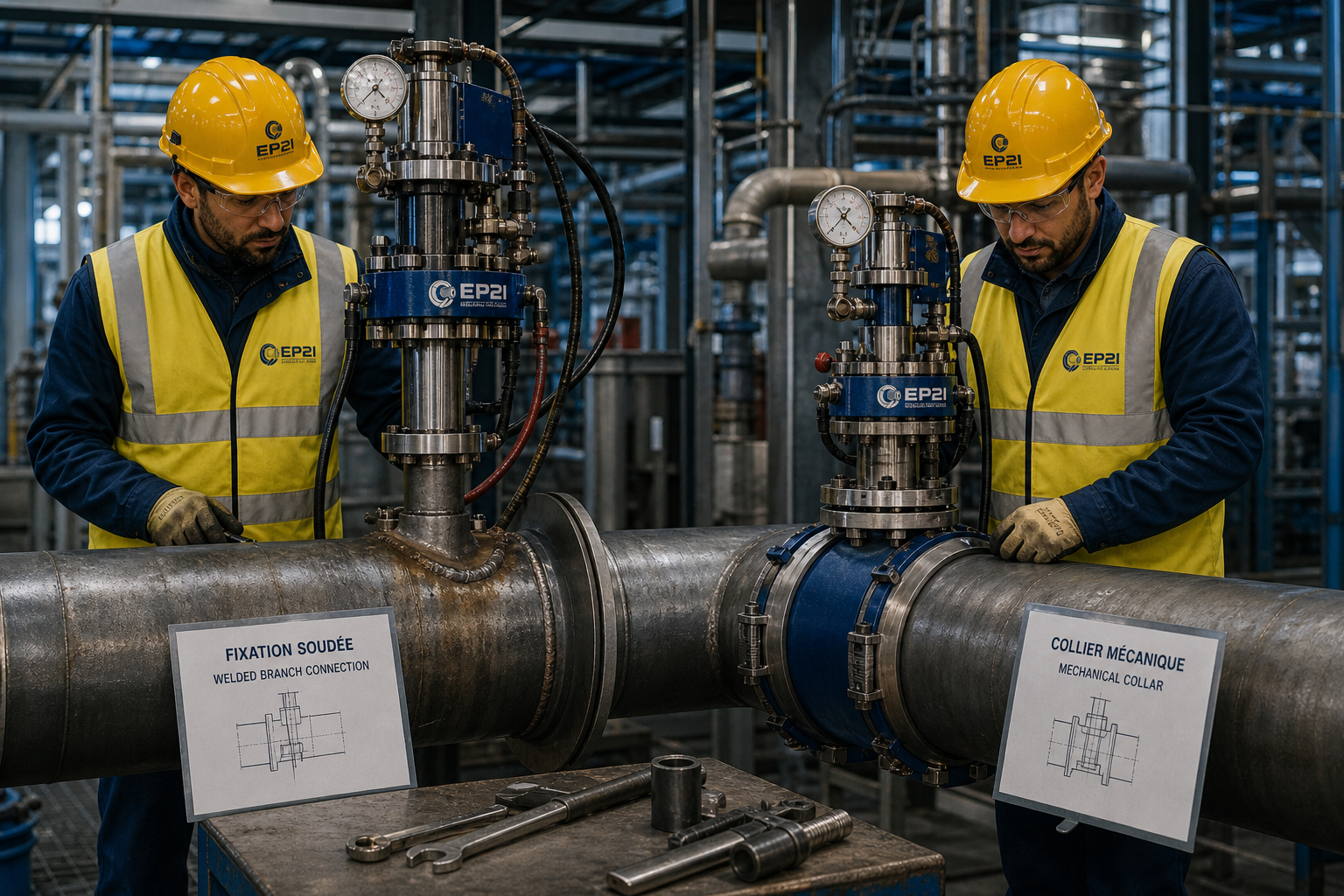

8.4 Selle renforcée de grande surface
Cette approche constitue une piste technique cohérente, sous réserve d’un dimensionnement correct. L’objectif serait de répartir les efforts sur une surface beaucoup plus large afin de limiter les déformations locales de la conduite support.
8.5 Soudage laser
Le soudage laser constitue une autre piste sérieuse, en raison d’un apport thermique potentiellement plus localisé et mieux maîtrisé. Cette solution nécessite toutefois une qualification expérimentale préalable et ne peut être retenue sans essais concluants sur éprouvettes représentatives.
9. Réserves
- La présente note ne vaut pas validation définitive de faisabilité.
- Elle repose sur les relevés connus à ce jour et sur les essais préliminaires déjà engagés.
- Elle ne dispense pas d’une qualification expérimentale complète du procédé retenu.
- Elle doit être complétée par une analyse spécifique de l’apport thermique et du comportement du fluide côté intérieur.
- Toute décision d’intervention sans validation complémentaire exposerait le projet à un niveau de risque insuffisamment maîtrisé.
10. Recommandation finale
Au regard des données disponibles, la création de quatre piquages en charge DN80 sur une conduite inox DN200 de 1,7 mm sous 4 bar ne peut pas être validée à ce stade selon une méthode standard de hot tapping.
La recommandation technique est de poursuivre l’étude au travers d’une phase de qualification complémentaire, portant notamment sur :
- la conception d’un montage renforcé,
- l’évaluation d’une selle de grande surface,
- l’étude d’un procédé de soudage mieux maîtrisé thermiquement,
- l’analyse du risque de vaporisation locale du fluide pendant le soudage,
- et la validation complète du procédé retenu sur éprouvettes représentatives.
En l’état, la position la plus responsable consiste à considérer ce dossier comme une faisabilité non validée sans essais complémentaires, et à ne pas engager d’intervention sur site tant qu’une solution techniquement qualifiée n’a pas été démontrée.

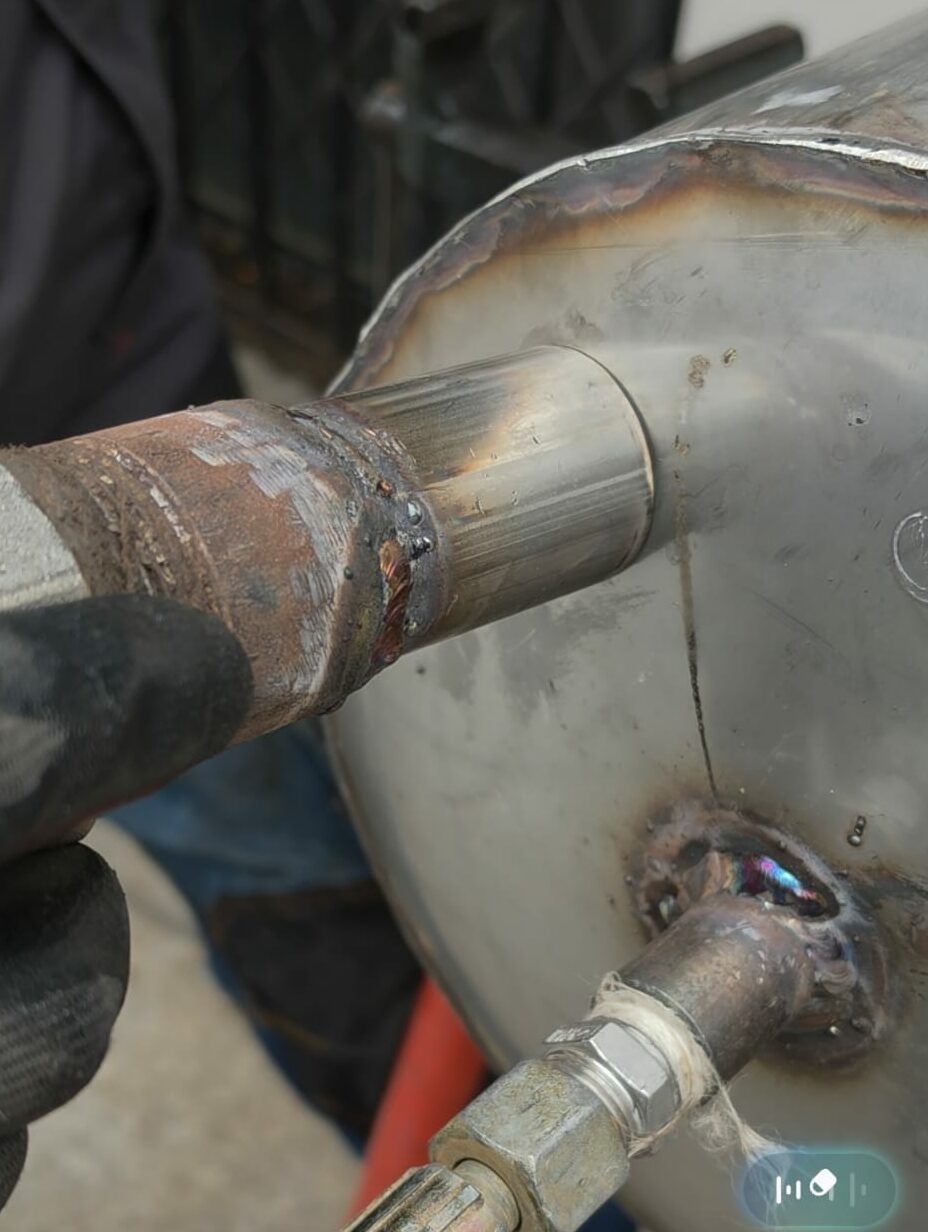

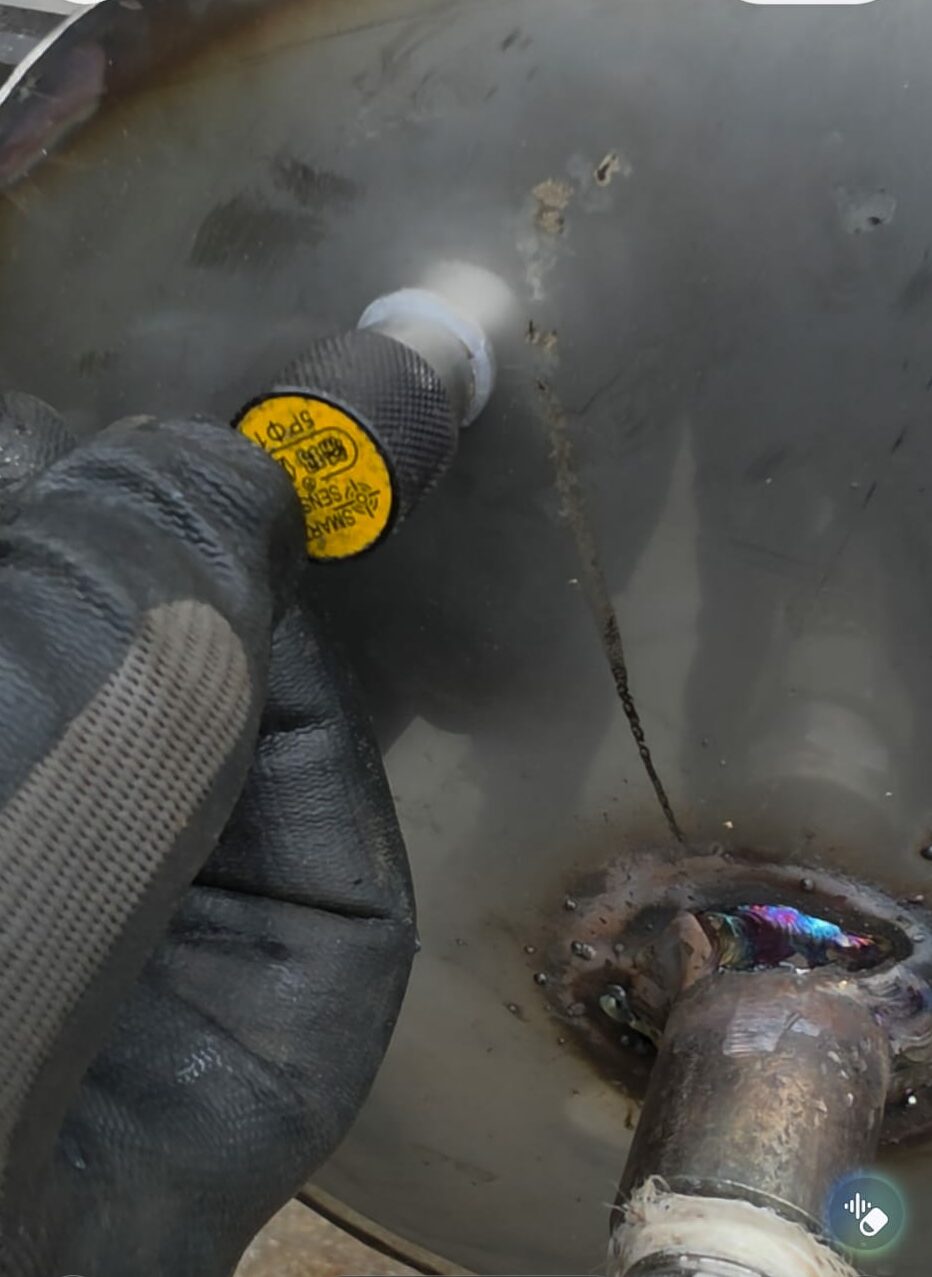

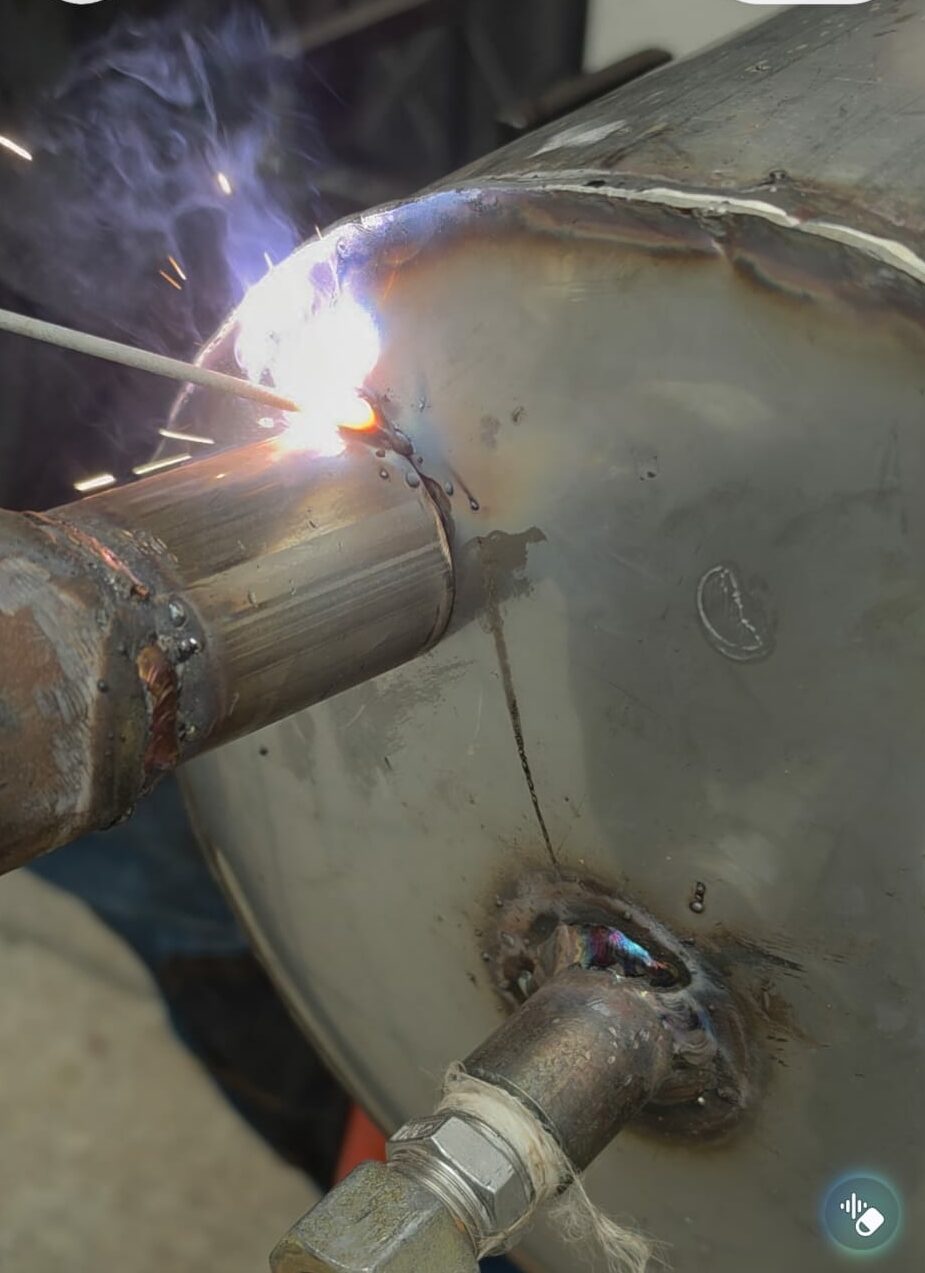

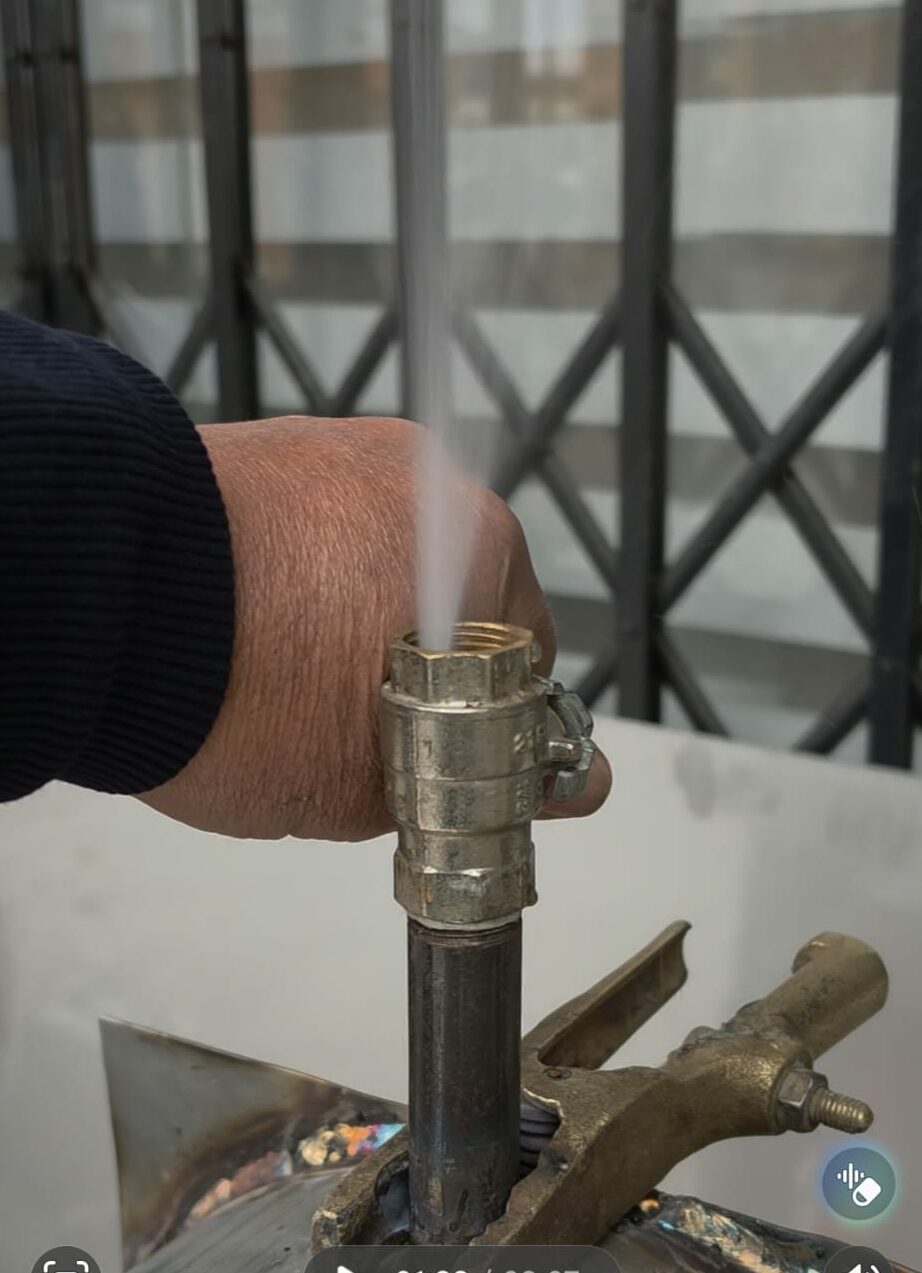

11. Illustrations d’essais
Formation Hot Tapping avec accompagnement et mise en situation réelle
En complément de cette note de faisabilité et de nos retours d’expérience, EP2I propose une formation Hot Tapping destinée aux professionnels qui souhaitent analyser, comprendre et agir avec méthode sur les réseaux en charge, y compris dans les configurations sensibles ou non standard.
Cette formation aborde la lecture technique préalable, les limites mécaniques des supports, le choix de la méthode, la qualification des procédés, l’analyse de risque, les essais de validation et les points de vigilance avant chantier.
Elle intègre également les phénomènes thermiques liés au soudage en charge, notamment le risque de vaporisation locale du fluide et l’effet de soufflage du bain de fusion sur les faibles épaisseurs.
